Кабельный лоток барабан машины для 100-900 мм

    Цена за штуку: USD 10000 - 30000 / Set/Sets
    Incoterm: FOB
    Количество минимального заказа: 1 Set/Sets
    Срок поставки: 45 дней
Additional Info

Подробности Упаковки: Обнаженная упаковка

производительность: 15m/min

марка: Zhongtuo

Место происхождения: Китай

Способность поставки: 30 sets/month

Сертификаты : CE, ISO, SGS

Описание продукта

Zhongtuo кабельный лоток барабан машины для 100-900 мм

Brife Введение:


Электропроводки зданий, кабельная система лоток используется для поддержки изолированные электрические кабели, используемые для распределения питания и коммуникации. Кабельные лотки используются как альтернатива для открытия электропроводки или электрических систем каналом и обычно используются для кабеля управления в коммерческом и промышленном строительстве. Они особенно полезны в ситуациях, где ожидаются изменения в систему проводки, поскольку новые кабели могут устанавливаться путем класть их в лоток, а не потянув их через трубу. Для zhongtuo кабельный лоток барабан машины является своего рода машины для изготовления кабельных лотков, барабан принцип.

Кабель лоток машина

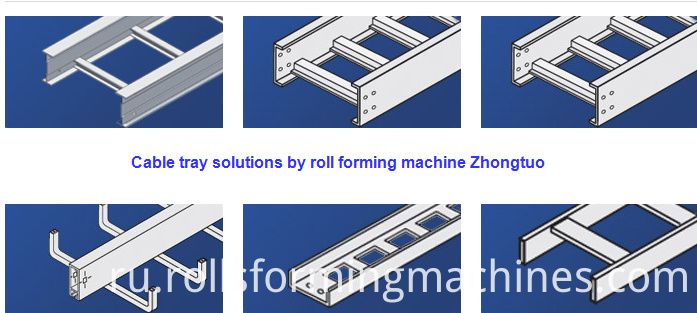

Кабель в системном трее, есть много типов. Здесь мы принимать только один из них, например.

Cable tray roll forming machine

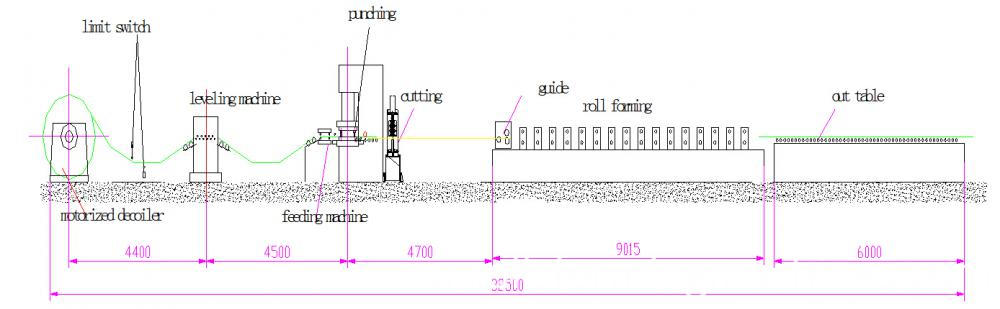

Рабочий процесс кабель лоток барабан машины:

Auto де моталки---выравнивания---серво питание---перфорирование---барабан--повторного кольцеукладчик

working process of cable tray roll forming machine

Кабель Zhongtuo лоток барабан машины состоит из следующих элементов:

1 авто де моталки 1
2 Частота машина 1 5.5kW разравниванием изменить приводного электродвигателя, регулировкой скорости
3 Поддержка кадр 3 роллетного типа
4 NC900servo фидер 1 NC900 мотор сервопривода
5 штамповки пресс 1 120 тонн
штамповка формы 9 6
7 Основные формовочная машина 1 100-900 мм, толщина 1-3 мм, материал ролика: ГСБ 15
8 гидравлической резки 1
9 лезвия 9
10 биение таблицы 1
Система управления PLC 11 электрическая панель 1

Более подробной информации о кабель лоток барабан машины:


деколерами

Параметр: ширина материала: 225-1020 мм толщина: 1-2 мм;
Внутренний диаметр рулона: φ508mm; внутренний расширения диапазон: ф480-520 мм;
Максимальный диаметр: φ1500mm; Максимальная нагрузка: ≤5T
Мощность мотора: 5.5kW частоты изменения управления
Нажмите тип материала: материал Пневматический пресс
Скорость подачи: 0-15 м/мин, регулируемая


Кабель лоток машина

Выравнивание машина

A: рабочей ролик: девять ролики тип выравнивания машина
B: особенностью структуры: после закалки и отжига, обработка хромирование, жесткость, шероховатость поверхности ролика и т.д. являются все расширения значительно; Она состоит из закаточным роликом и выравнивания ролика, закаточным роликом может независимого контроля, уравнитель имеет одну пару горизонтальных направляющих ролика и две пары вертикальных направляющий ролик и легко настроить вручную колесо. Между повышателя уровня и питание устройства есть оптический датчик, посылает сигнал обратной связи для системы управления, система управления отправляет инструкции к мотору преобразования частоты изменить скорость, достигает непрерывного уровня цели.



серво питание машины

A: функция: подача материала
б. есть: использует серво приводом. Многоступенчатые типа кормления: может входной группе 10 различных длин кормления. Жидкий кристалл касаясь экрана продемонстрировал выгодно для изменения, устанавливает различные технические параметры. Система запуска auto индукция и пробивной пресс связь (управления пробивной пресс СНВ).




Штамповки пресс

Модель штамповки пресс: JF21-120B
Штамповки пресс: используется стальная пластина, сварки фюзеляжа, жесткость сильна с хорошей внешностью. Использует комбинированного типа эксплуатируемых воздушных фрикционная муфта.


Кабель лоток машина

Барабан часть

Формирование станции: 14sets
Формирование различных: мост Рама
Ширина максимальная катушки: 1020 мм
Максимальная толщина: ≤2.0 мм
Диаметр оси ролика: ¢85mm
Рулонный материал прессформы: Gcr15, закалки лечения: HRC58-62 °
Привод двигателя, двигатель ZQ500reducer тип: 22kw


Кабель лоток машина

Гидравлические режущие

Тип резки: Режущий гидравлический
Тип лезвия: закрытого типа умирает резец полости
Гидравлическая мощность: 5.5kW
Материал лезвия: Cr12, закалочная лечения, твердость HRC56-58
Количество: 9 (зависит от заказчика)



Биение таблицы

Структура: роллетного типа не мощностью
Электрической части системы управления
Ответ: полная линия управляется системой управления PLC, сенсорный экран операции для достижения человека и интерактивные PLC. Оператор может контролировать настройки программы (программируемый контроль) и измените параметр для управления линии. Также можно проверить запущенные статус, параметр и ошибка индикация и т.д...
B: тип операции: ручной/Auto два типа коммутатора. В ручной позиции: можно запустить в каждой части машины. В положение auto: можно запустить полную линию. Был остановлен аварийной ситуации обеспечивать безопасное оборудование и оператора.
C: сторона машина оснащена ручной работы панели управления для удобного работника действовать;
D: функция наблюдения всей линии: достичь состояния движения производства линии наблюдения, реализует различные места производства состояние наблюдения;

E: имеет функцию обнаружения сбоя: осуществляет на производственной линии преемственности сигнал рассматривает, осмотр согласно последовательности, обнаруживает ошибку и дает сигнал для остановки машины.

Кабель лоток машина

Кабельный лоток, сделанные Zhngtuo кабельный лоток барабан машины:

cable tray sample
