Машина для производства плитки с металлической крышкой

    Вид оплаты: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Количество минимального заказа: 1 Set/Sets
    Срок поставки: 30 дней
Базовая информация

Модель: ZT-004-026

Additional Info

Подробности Упаковки: ню пакет

производительность: 30m/min

марка: zhongtuo

транспорт: Ocean,Land

Место происхождения: Цанчжоу

Способность поставки: 30sets/month

Сертификаты : ce,iso9001

Описание продукта

Машина для производства металлочерепицы ------ для панели крыши


Ширина катушки машины для изготовления металлоконструкций обычно составляет от 300-550mm. Толщина машины для изготовления плитки с металлическим гребнем составляет 0,25-08 мм. Она может непрерывно формировать стальной лист в соответствии с требованиями заказчика, автоматически обрезаясь по длине. Это оборудование имеет много преимуществ, таких как легкий вес, высокая скорость формования, низкий уровень шума, стабильная передача, простота в эксплуатации, хороший внешний вид и так далее.

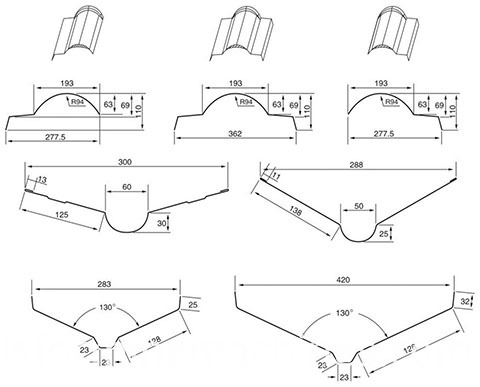

Чертежи профиля или отделки изображения товара

Metal Ridge Cap Tile Making Machine 01

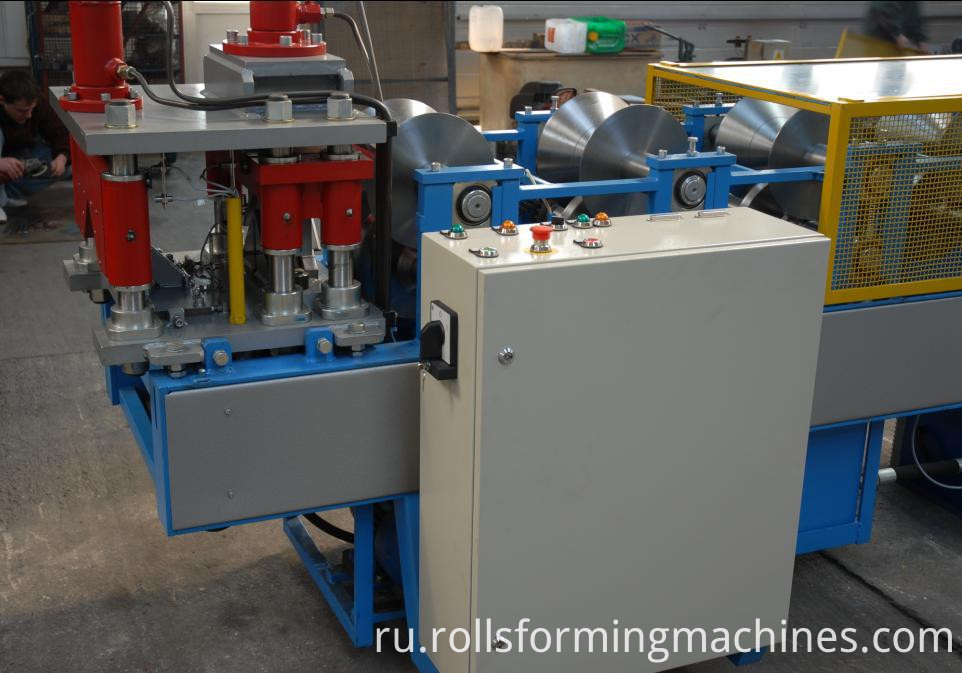

Общий обзор машины для производства металлоконструкций

Ridge roll forming machine (5)

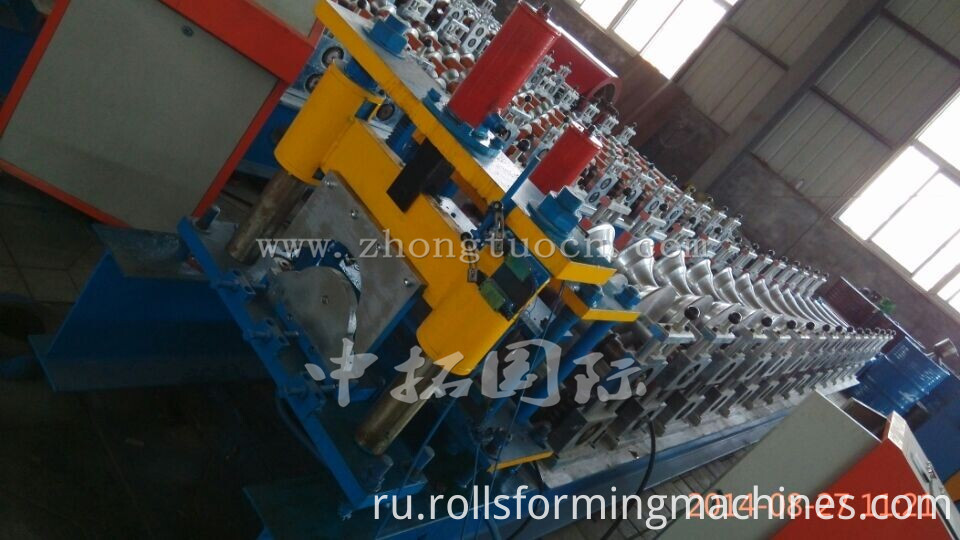

Рабочий процесс машины для производства металлоконструкций

Metal Ridge Cap Tile Making Machine 03

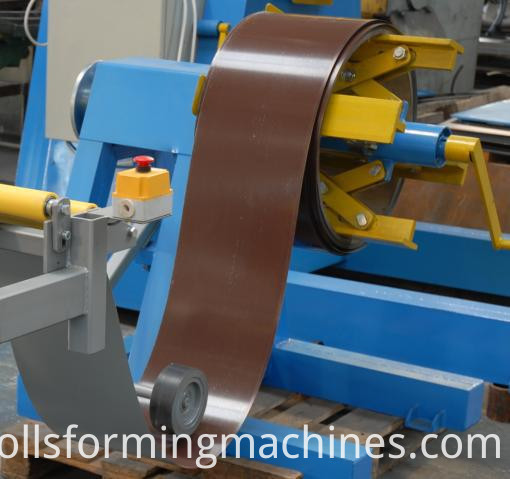

Uncoiler System Машина для изготовления металлочерепицы

Использование: Используется для поддержки стальной катушки и разматывания.

Пассивная размотка, вытянутая системой профилирования

Грузоподъемность: 5 т

Ширина разматывания: 1000 мм

Внутренний диаметр: 450-550 мм

Metal Ridge Cap Tile Making Machine

Машина для производства плитки из металлического хребта

Использование: Пропустите сырье (стальную пластину) через пляж для производства и обработки, это может гарантировать, что продукты будут аккуратными, параллельными и все будет равномерно. Он установлен в начале основной машины с направлением слева направо. Это может помочь оператору сделать лист в правильном направлении, левую и правую стороны можно отрегулировать отдельно с помощью ручной винтовой конструкции.


Система формирования основного валка машины для производства плитки с металлическим гребнем

Длина основной части: около 6500 * 1300 * 1400

Вес основной части: 3,5 тонны

Напряжение: 380 В / 50 Гц 3 фазы или как запрос клиента

Роликовый фиксатор: средняя пластина

Рама: 350 Н стальная сварная

Режим привода: цепной

Материал роликов: сталь 45 #, поверхность твердое хромирование.

Материал валов: сталь 45 #

Диаметр валов: φ60мм

Количество роликов: 11 роликов

Основная мощность: 3,2 кВт

Ridge roll forming machine (18)Ridge roll forming machine (19)

Ступенчатый механизм

Особенность: это используется, чтобы сделать шаг, окончательно сформированный глазурованной плитки

Материал прессформы: Cr12 закаленный


Механизм стрижки металлочерепицы

Особенность: обеспечить стабильность, точность и скорость резки

Функция: Автоматическая резка контролируется PLC

Он принимает гидравлический привод и автоматическое расположение, чтобы определить размер и сократить целевые продукты.

Материал лезвий: Cr12 закаленный

Источник питания: гидравлический

Компоненты: он содержит один набор лезвий, один гидравлический бак и один резак.

Ridge roll forming machine (2)

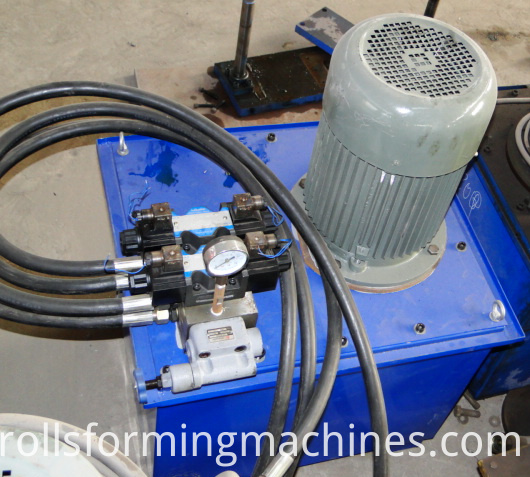

Гидравлическая станция по изготовлению металлочерепицы

Управляется насосом с зубчатой ​​передачей. После заправки гидравлического масла в бак для гидравлического масла насос приводит в действие режущий станок, чтобы начать работу по резке.

Мощность: 5,5 кВт

Гидравлическое масло: 46 #

Компоненты: Система включает в себя комплект гидравлического бака, комплект гидравлического масляного насоса и четыре гидравлические трубы. и два комплекта клапанов электромагнетизма.

Metal Ridge Cap Tile Making Machine 08

Электрическая система управления машиной для производства металлоконструкций

Особенность:

1. Принятый ПЛК, преобразователь частоты, сенсорный экран Delta из Тайваня для обеспечения высокой скорости, стабильности, точности и срока службы.

2. Другой электрический элемент Panasonic

Metal Ridge Cap Tile Making Machine
