Профилегибочная машина для глазурованной стальной плитки

    Цена за штуку: USD 25000 - 35000 / Set/Sets
    Вид оплаты: L/C,T/T,D/P,Western Union
    Incoterm: FOB
    Количество минимального заказа: 1 Set/Sets
    Срок поставки: 45 дней
Базовая информация

Модель: ZT-004-034

Additional Info

Подробности Упаковки: ню упаковка

производительность: 25m/min

марка: zhongtuo

транспорт: Ocean,Land

Место происхождения: Китай хэбэй

Способность поставки: 30sets/month

Сертификаты : ce,iso9001

Описание продукта


Профилегибочная машина для глазурованной стальной плитки


Machine Description

Qty

Delivery time

Container

Type

Price

Glazed Steel Tile Roll Forming Machine



1 SET

30 working days

After receiving deposit


One 40GP

FOB Tianjin 15500

USD


forming


Производственный процесс

Разматывание → Подача материала в машину → Профилирование → Измерение длины → Шаг формирования → Автоматическая резка

→ Получение товаров


Компоненты производственной линии


No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Step-formed mechanism

set

1

6

Post cut

set

1

7

Electric motor

set

1

8

Output table

set

1



Производственные параметры

Обрабатываемый материал: окрашенная стальная пластина, оцинкованная пластина или алюминиевая пластина

Толщина материала: 0,3-0,8 мм

Твердость материала: 195 МПа --- 350 МПа

Ширина материала: 1250 мм. Длина волны: 194 мм.

Сформированная ширина: 970 мм Высота шага: 30 мм

Длина шага: 150 мм --- 380 мм (регулируемая) Скорость формования: 4 м / мин

1 (2)

glazed tile roll forming machine 18

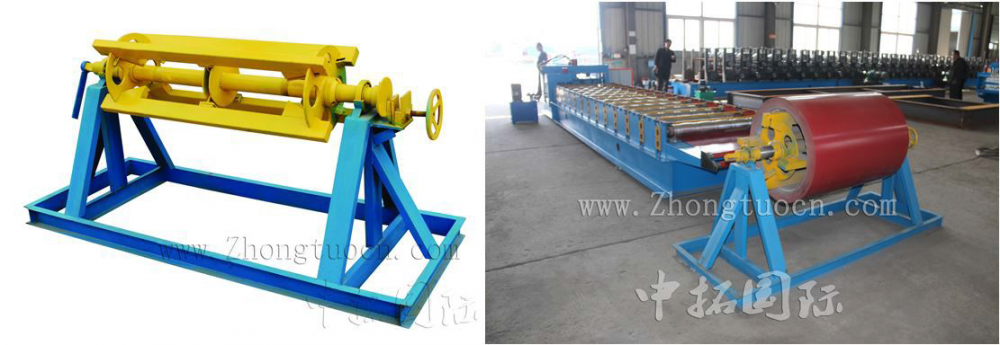

Un-Coiler System

Использование: Это используется, чтобы поддержать стальную катушку и размотать это способом поворотного стола.

Пассивная размотка, вытянутая системой профилирования

Loading capacity

Uncoiling width

Inner diameter

5 T

1250 mm

450-550 mm

step tile making machine 01





Часть подачи катушки

Использование: Поместите сырье (стальную пластину) через пляж для производства и

процесс, это может гарантировать, что продукты аккуратные, параллельные и все

единообразие. Пожалуйста, обратитесь к регулированию оборудования, чтобы узнать функцию локации

угол железный.

008

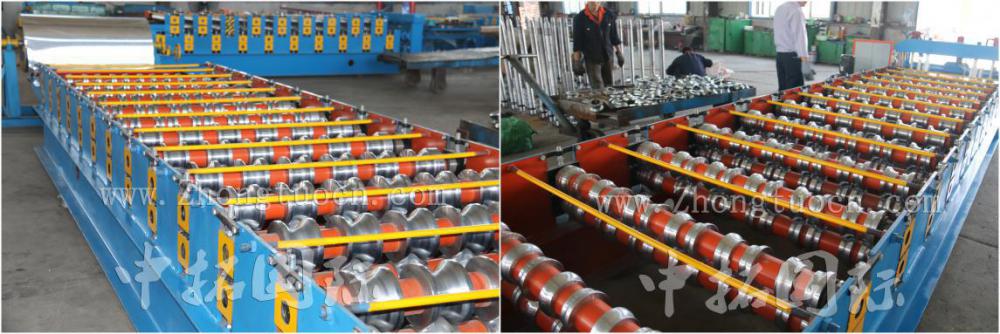

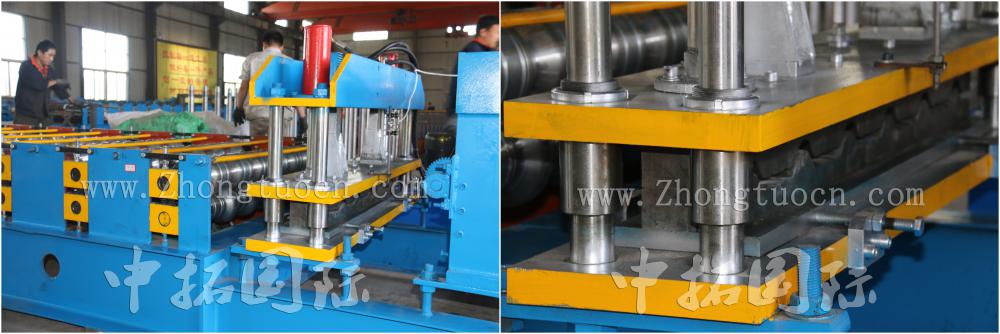

Формовочное устройство

Использование: Для сохранения формы и точности изделия, используется сварная конструкция из листового металла, мотор-редуктор.

Привод, цепная передача, ролик хромированы, что позволяет сохранять гладкую поверхность

легко отметить, когда он работает

Особенность: обеспечить стабильность, точность и срок службы.

main roll forming

No.

Main parameter

1

Length of the main part

7500*1650*1500mm

2

Weight of main part

4.5T

3

Voltage

380V/50HZ3Phase(as customer`s request)

4

Roller fixer

Midddle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

chain

8

Material of rollers

45#steel, surface hard chromium plating

9

Material of shafts

45#steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

13rollers

12

Main power

5.5kw

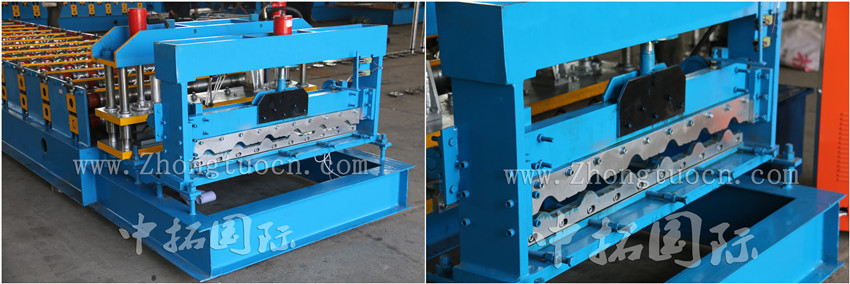

Ступенчатый механизм

Blade Material

Feature

Cr12 quenched

It is used to make the step,the glazed tile`s final formed

step formed 001


Механизм сдвига

Усовершенствованный гидравлический привод, автоматическая штамповка и резка после формовки, нет

искажение или потеря, высокий уровень безопасности.

(включая режущие инструменты, гидравлический бак, резак машины)

Blade Material

Cutting system

Cr12 quenched

Full automatic

80000

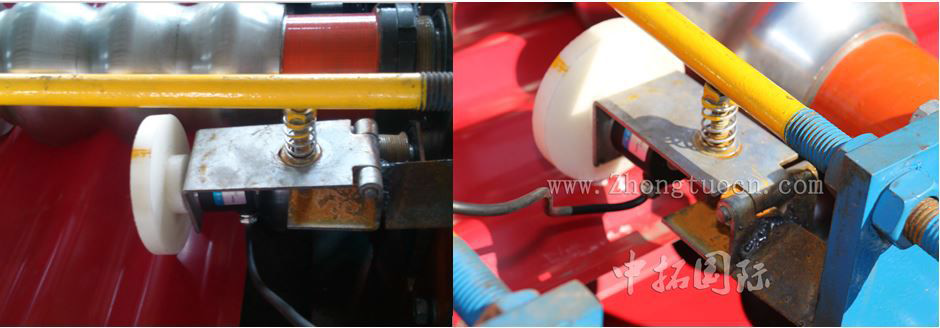

счетчик

Один счетчик измеряет длину импульсов и определяет длину. Кодер Omron для длины

Измерение.

counter

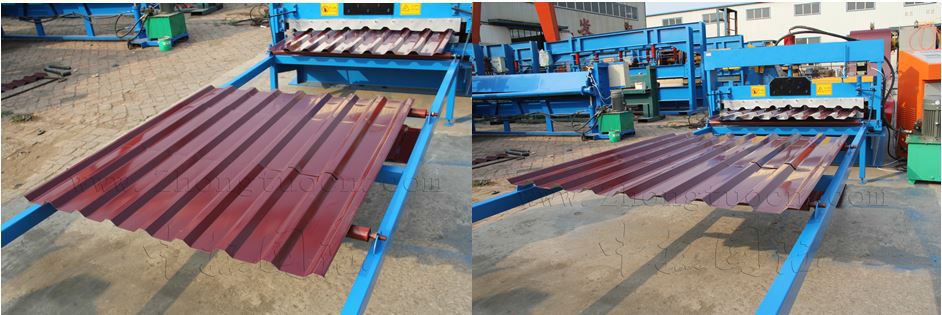

Продукты получения столов

1. Он принимает сварную сталь и поддерживающий ролик для передачи продукции.

2. 3 * 0,9 * 0,6 м

output table



Управляющее устройство

1. Принятый PLC, датчик, сенсорная панель от Delta Taiwan для обеспечения высокой скорости с

стабильность, точность и срок службы.

Электрический элемент 2.Other Delta

3. Оборудовано с подвижным выключателем, воздушной перегородкой, радиатором, трансформатором и электрической утечкой

протектор для удобства эксплуатации и безопасности.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan


Гидравлический

(включают в себя комплект гидравлического бака, комплект гидравлического масляного насоса, две гидравлические трубы. И

два комплекта клапанов электромагнетизма)

Orgin

Power

Advanced hydraulic system from Taiwan

5.5 kw


Запасные части (бесплатно)

1. Легко повреждаемые детали: конк 2 шт, плавкая вставка 4 шт;

2. резиновый коврик 1 шт .;

3. Болт гаечный 1 шт.

Remarks

Payment

terms

30% T/T in advance and balance 70% after inspection confirmation before shipment

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40GP container

Warranty

One year, and we will provide the technical support for the whole life

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation

overseas and USD50/person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
