машина стальных планок штанги пены PU zhongtuo стальная делая машину
машина стальных планок штанги пены PU zhongtuo стальная делая машину
машина стальных планок штанги пены PU zhongtuo стальная делая машину
машина стальных планок штанги пены PU zhongtuo стальная делая машину
машина стальных планок штанги пены PU zhongtuo стальная делая машину

машина стальных планок штанги пены PU zhongtuo стальная делая машину

Цена за штуку: USD 22000 - 8500 / Set/Sets
Вид оплаты: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Количество минимального заказа: 1 Set/Sets
Срок поставки: 30 дней

Свяжитесь сейчас Добавить в корзину

Базовая информация

    Модель: ZT-009

    материал: Стали

    Стиль: Современное

    Открытый стиль: автоматическая

    Толщина дверного полотна: 90мм

    Материал для наполнения: Алюминиевый силикат

    цвет: коричневый

    сертификация: SGS, CE

    Поверхностная обработка: Законченный

    Специальная функция: Безопасность

    Должность: экстерьер

    Decoiler: Manual Decoiler

    Perforation Machine: Punching With Press Machine

    Entry Leveling: To Make The Steel Coil Flat

    Roll Forming Machine: Cold Roll Forming Bending

    Shearing System: Hydraulic Cutting

    Hydraulic Station: To Keep The Cutting

    PLC Station: Controlling The Machine

    Run Out Table: Used To Receive The Products

    Shutter Door Payment: 30% T/T

    Shutter Door Machine Roller Material: GCr12Mov

Additional Info

    Подробности Упаковки: Как требования к клиента

    производительность: 10-25m/min

    марка: ZHONGTUO

    транспорт: Ocean,Land

    Место происхождения: Сделано в Китае

    Способность поставки: 20 sets per month

    Сертификаты : ET, ISO9001

Описание продукта

машина стальных планок штанги пены PU zhongtuo стальная делая машину

Машина для производства дверей из полиуретана может производить дверь из материала PU, процесс производства машины аналогичен механизму производства дверей. но с двумя планками затвора, образующими линию, и с системой добавления PU.

пожалуйста, проверьте ниже фотографии:

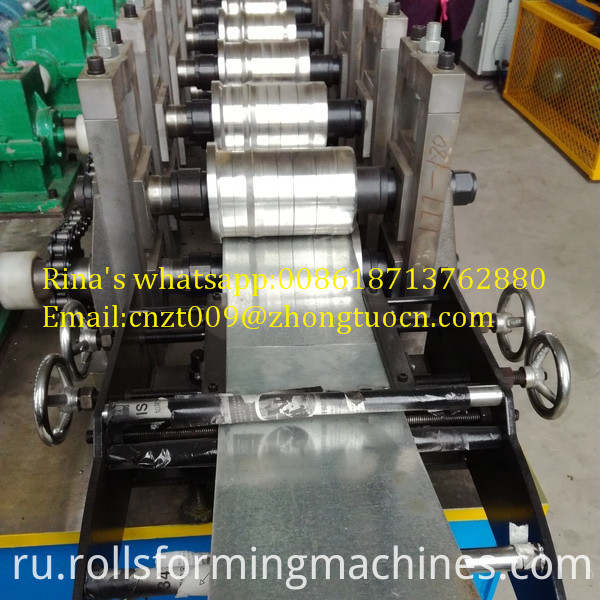

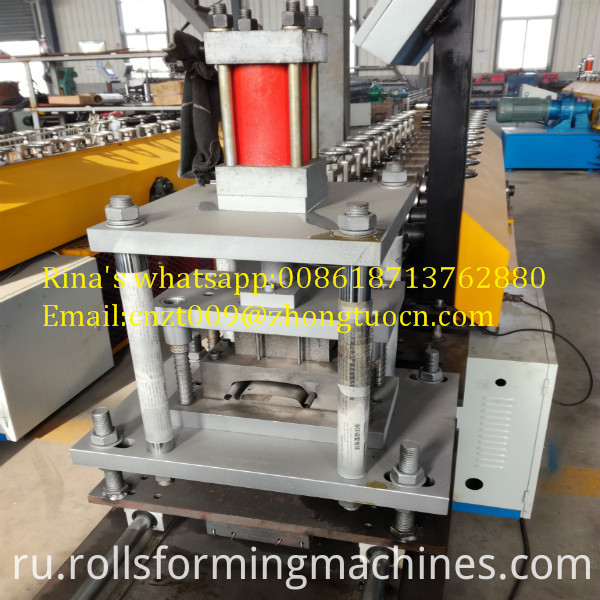

shutter door roll forming machine 4

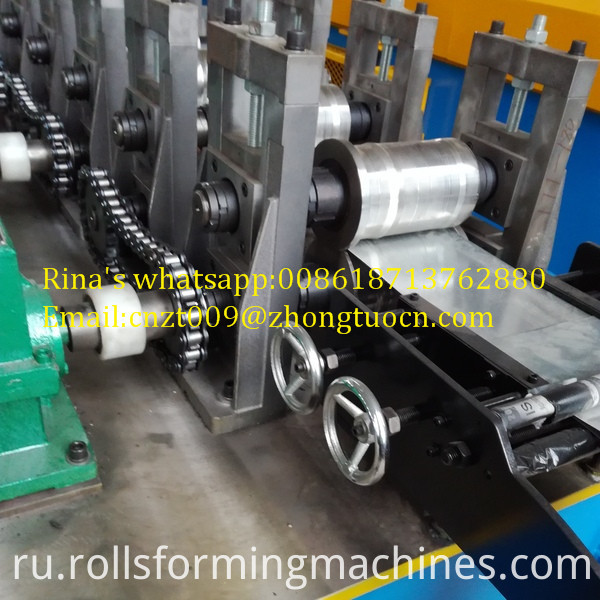

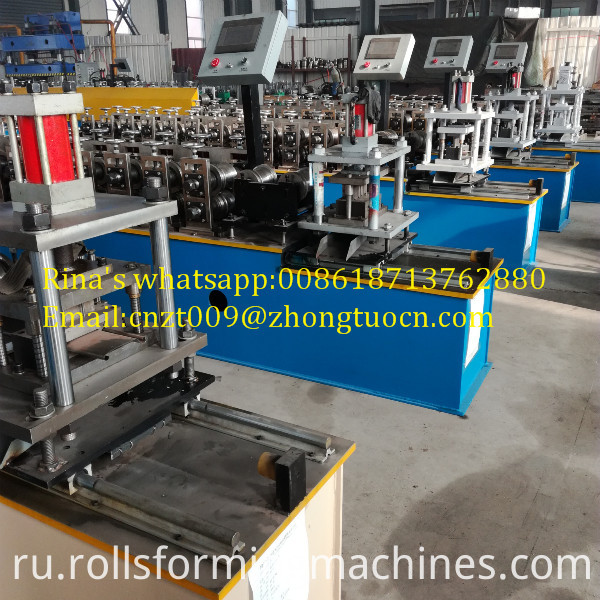

shutter door roll forming machine 6

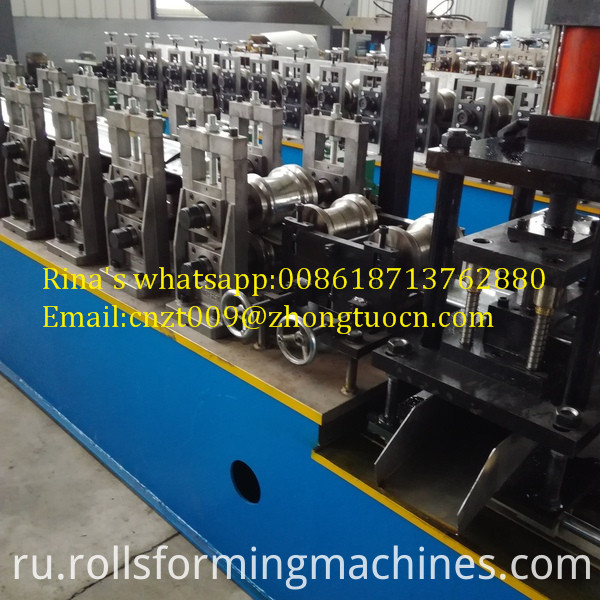

Станок для производства перфорированных дверей ставит перфорированные ролл-формовочные машины и может качественно обрабатывать плоские двери. машина для производства перфорированных ворот, перфорированная машина для производства рулонных дверей, включая следующие детали: ручной разматыватель, силовое прессование, выравнивание, главный станок для формования валков, гидравлическая резка.

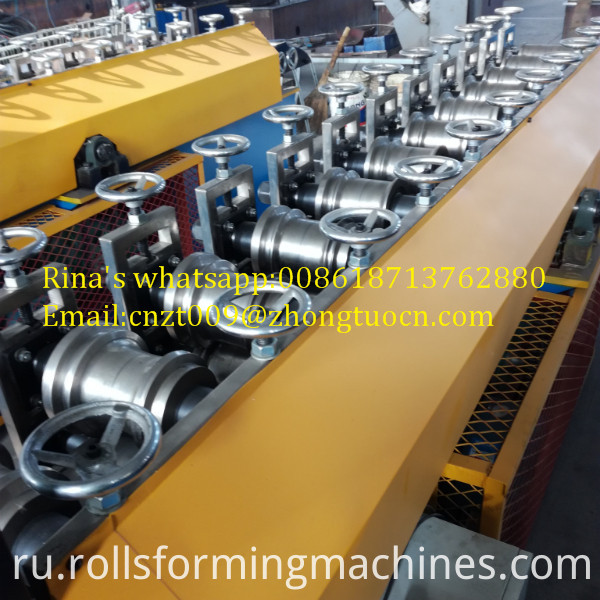

shutter door roll forming machine

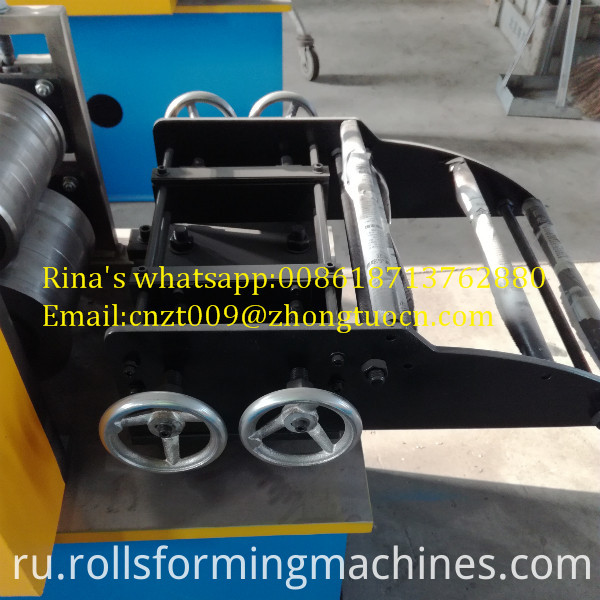

здесь перфорированные роллеты, которые делают машину перфорированными роллетами, формируя детали выравнивания машины. это подало иск, чтобы сделать стальную катушку плоской.

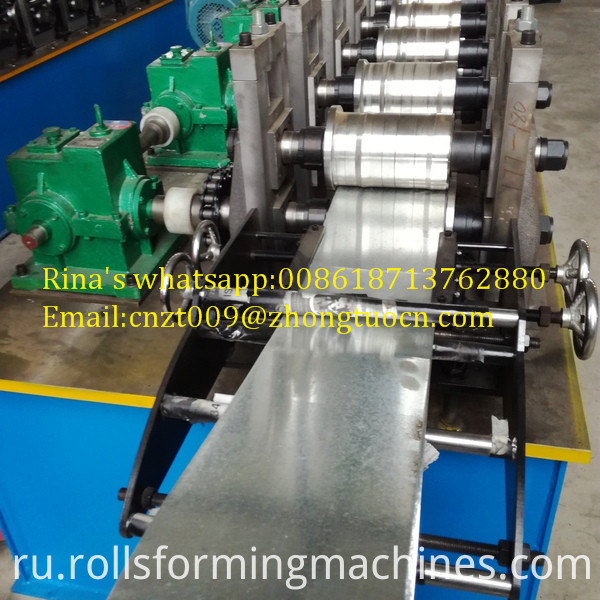

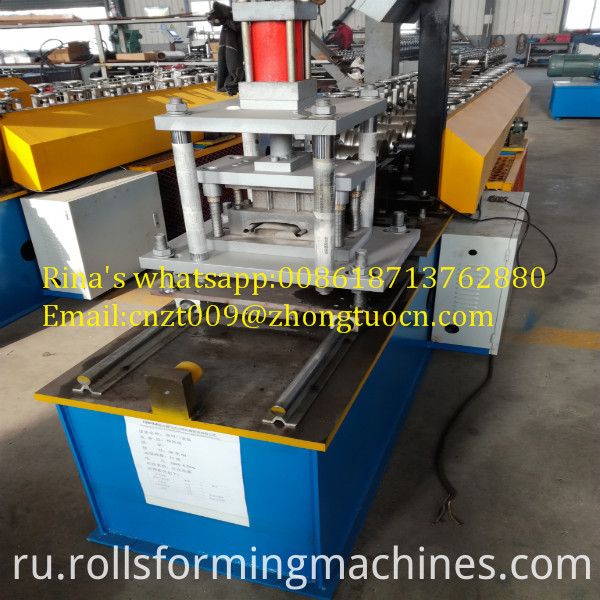

shutter door roll forming machine 5

эта машина с коробкой передач. а также машина может быть с коробкой передач.

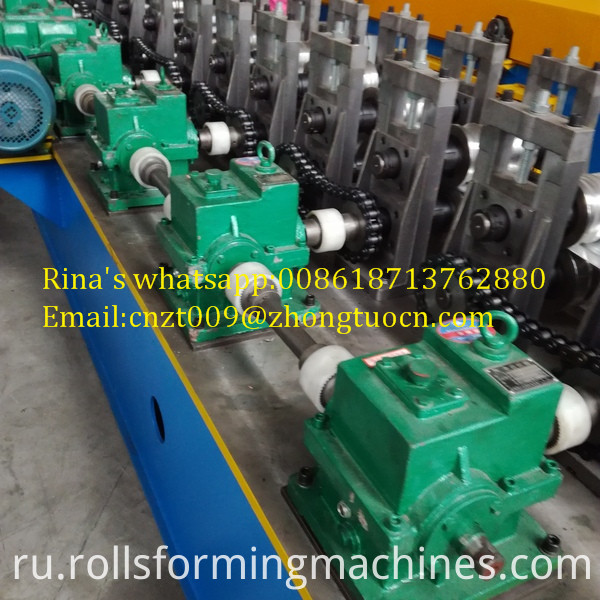

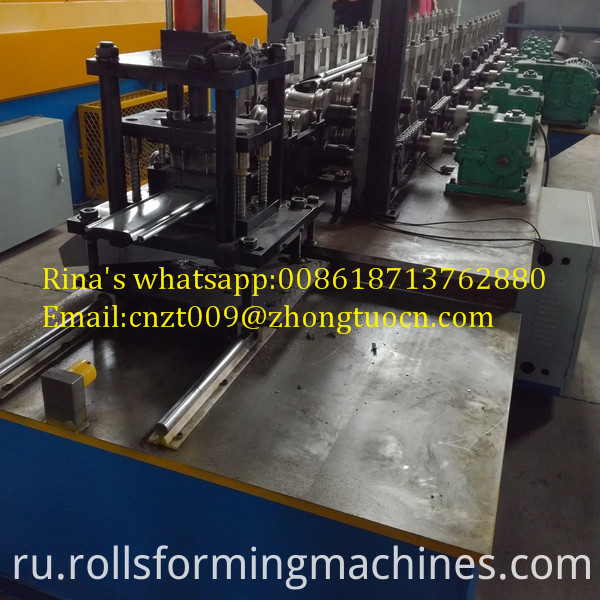

gear box transmission shutter door roll forming machine 6

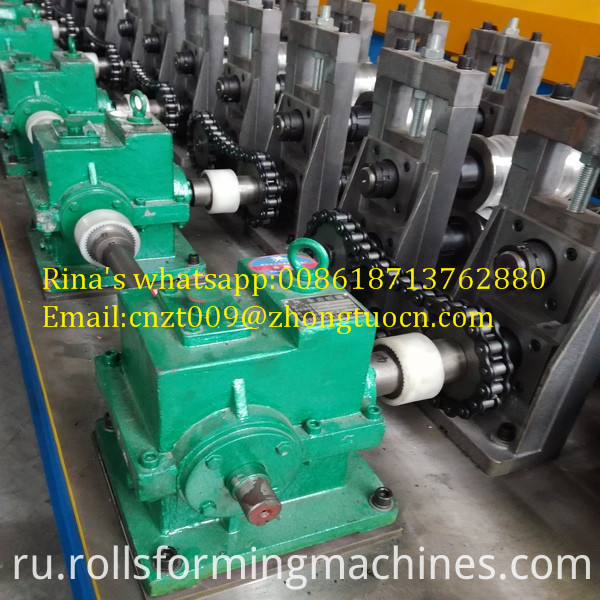

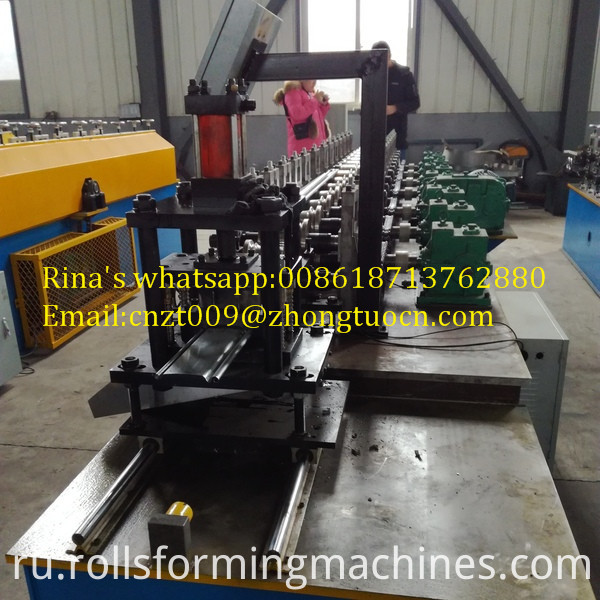

gear box transmission shutter door roll forming machine 7

Ниже приведены основные технические характеристики дверцы жалюзи:

 Perforated Shutter door roll forming machine

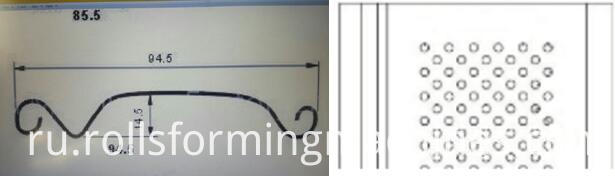

Customer requirement:

Thickness: 0.8-1.0mm.

shutter door machine 1

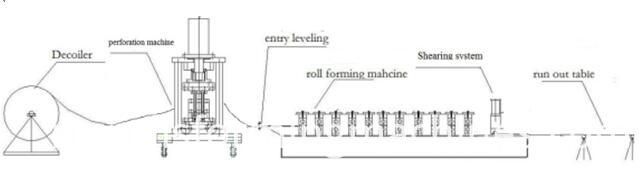

Process for the whole production line:

Decoiler---- perforation machine--- entry leveling---- roll forming machine---- shearing system--- run out table

shutter door machine 2

S/N

Name

Parameter


1

Decoiler

Usage: It is used to support the steel coil and uncoil it in a turntable way.

Passive uncoil pulled by roll forming system.

a. Coil inner diameter:    450-550mm

b. Coil max width:       300mm
c. Max carrying capacity:  3000kg

shutter door machine 3



perforation machine



a.Material of mold: Gcr12MoV quenched

b.Power: 3kw

c.Punch speed:8m/min

d.Thickness: 0.8-1.0mm

It is a independent machine to punch the holes, you can remove this part when you customer doesn't need the holes.

shutter door machine 4

2

Entry leveling

This part will level coil to make sure it is neat clean and straight.

shutter door machine 5

3

Roll forming machine

a. Number of forming steps: 12 stations

b. Shaft material: 45# steel with

  quenched treatment, precision

  machined, The diameter: 50mm

c. Roller material: bearing steel with

  quenched treatment

d. Transport: by gear

e. Forming speed: 5-15m/min (it can be

  adjusted by your demand)
f. Motor:4kw

G. Voltage:380v, 50Hz,3 phase

h. Structure:Memorial arch frame

I. Size of machine:5.5m *0.8m *1.2m

J. weight:4.6T

shutter door machine 6

shutter door machine 7

4

Shearing system

a.The material of blade: Cr12Mov,

  Hardening HRC 58-62

b.Length Tolerance:3m±1.0mm

C. Power supply: Hydraulic station

shutter door machine 8

5

Hydraulic station

a. Hydraulic motor Power:3kw

b.Hydraulic oil: 46#

c.Hydraulic pressure : 12Mpa



shutter door machine 8

6

PLC station

PLC control system, we will take Delta .

You can set the cutting length in the PLC.

shutter door machine 10

7

Run out table

It adopts welded steel and supported roller to transmit the products.

8

Payment: 30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery time :30 days

Container need: one 20`

9

1. One year, and we will provide the technical support for the whole life.

2. Training: the buyer should charge of visa, return ticket, food and accommodation overseas and

  USD 80/person/day for salary.

3. Need one technician.

4. Training time: one week (contains the time of installation and adjustment)

1488809167453


gear box transmission shutter door roll forming machine 1


gear box transmission shutter door roll forming machine 2


gear box transmission shutter door roll forming machine 3


gear box transmission shutter door roll forming machine 10


gear box transmission shutter door roll forming machine 12


shutter door roll forming machines
