Металла толщиной 0,3 до 4 мм серво резки металла машины

    Цена за штуку: USD 20000 - 50000 / Set/Sets
    Incoterm: FOB
    Количество минимального заказа: 1 Set/Sets
    Срок поставки: 45 дней
Additional Info

Подробности Упаковки: Обнаженная упаковка

производительность: 30 set

марка: Zhongtuo

Место происхождения: Китай

Способность поставки: 30 sets/month

Сертификаты : CE, ISO, SGS

Описание продукта

Сократить длину машина для толщины от 0,28-4.0 × 1700 мм

Краткое производство:

Этот отрезок длины линии могут быть использованы для обработки материала 0.28 до 4 мм в пределах ширины 1700 мм толщины. Cut к длине машины состоит из следующих элементов: размотчика, первая система выравнивания, катушки системы кормления, во второй раз выравнивания, руководящей системы, стрижка системы, катушка транспортные пояса и автоматический укладчик.

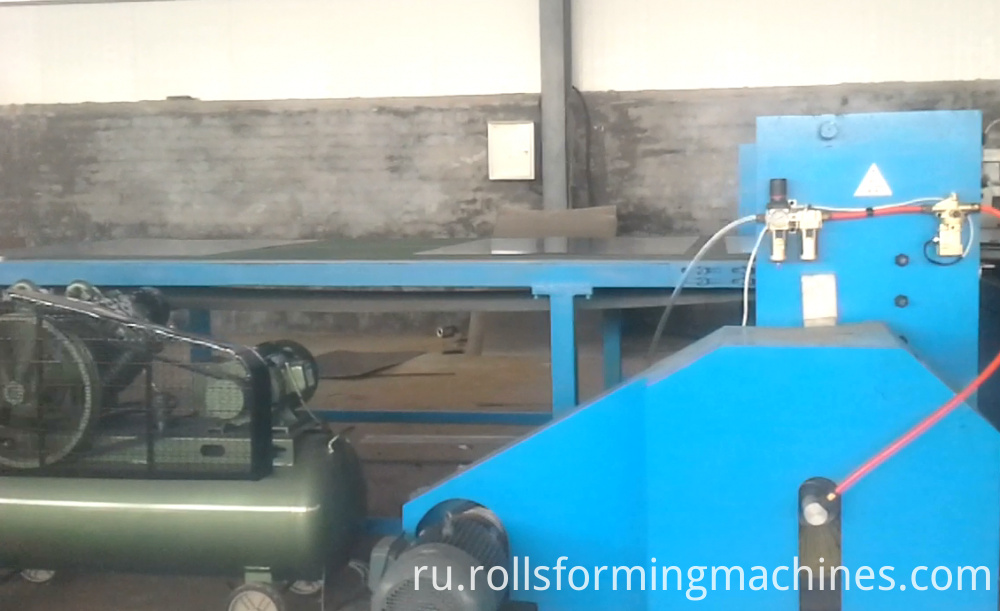

Машина для резки металла

Параметры линии производства :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

Введение каждого элемента:

1. погрузки автомобилей размотчика

Структура :

, Главным образом он состоит из следующих элементов: загрузки автомобилей и рамы, блок цилиндров, цилиндров и пешеходного движения системы. При использовании, пожалуйста, разместите катушки в верхней части загрузки автомобиля, то цилиндр будет вплоть до центр разматыватель, r, начало пешеходной мотор размотчика центра положение, разматыватель сделает катушки напряжение и затем приступить к работе.

Машина для резки металла

2. 12 тонн размотчика

Структура:

Эта машина состоит из одного консольные и гидравлические расширения типа разматыватель стороны шпинделя, передача части.

Первая система выравнивания

Структура :

Выравнивание системы состоит из двух валах тяговых, 15 ролики выравнивания, семь верхних и восемь роликов вниз. Это главным образом для предоставления питания катушки и занять катушка для станка кормления. Регулируемая скорость бега. Редуктор привода переменной частоты скорость контролируется мотор. Будет покрытие поверхности бегового барабана.

Машина для резки металла

3. переходный мост:

Переходного моста является что-то вроде мост; используется для передачи катушки от первой системы выравнивания на второй Точность нивелирования системы. Когда катушки приходит от первого выравнивания, мост будет вверх на том же уровне ввода листа. Когда вы позволяете катушки ввода хранения ямы, мост будет вниз. Между первой разравниванием систем второй системы выравнивания будет яму хранения, которая не является необходимым. Если есть скорость работы будет очень высокой. Без ямы для хранения, скорость работы машины будет довольно ниже.

4. серво калибровки системы и второй выравнивания.

Введение :

Эта машина принимает разорвать ролики как второй выравнивание и изменение размера системы. Когда катушки доходит до выравнивания машины, ролики будет нажать вперед и обратно сделать его уровня и прямой. Для различной толщины материала вам нужно настроить спейсера между роликами, чтобы сделать его точную. Мы будем добавлять правитель размер, если вам нужно. Регулируя руку колеса привод червь, редукторы привода и прикрутите стержень поднять верхний роликовый.

Машина для резки металла

5. 4×1600 мм высокой скорости сдвига системы.

Структура :

Стрижка система состоит из следующих элементов: левый и правый кронштейн, шатун, верхняя и Нижняя башня, Рабочий стол, электродвигателя и других частей. Или мы можем настроить согласно идея клиента, если разумно. Резец будет двигаться от вниз вверх, а затем резки материала.

6. серво питание катушки платформы

Питание платформы принимает кадр как конструктивной длиной 3000 мм и структуры комплексной пояса без повреждений

Машина для резки металла

7. Автоматический укладчик

Структура :

Этот укладчик — главным образом для создания упорядоченного лист аранжировано. Утюга питается от власти prenematic через движущихся лист силовой цилиндр аккуратно складывая, поперечной раме, продольные перегородки.

Вертикальная перегородка движется по мощности электрической регулировки согласно различной длины. Паллетизации машины главным образом состоят из двигателя и ролик цилиндра палетизация ходьбе. Используется для создания пустого листа, укладывая аккуратно. Укладчик будет перемещать катушки в другую таблицу ниже для простой пакет и выйти, когда мотор начинает.

Машина для резки металла
