HG127 Мельница труб диаметром 10-150 мм в thcikness 1-5 мм

    Цена за штуку: USD 290000 - 350000 / Bag/Bags
    Вид оплаты: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Количество минимального заказа: 1 Bag/Bags
    Срок поставки: 60 дней
Additional Info

Подробности Упаковки: Обнаженная упаковка

производительность: 60m/min

марка: Zhongtuo

транспорт: Ocean,Land,Air

Место происхождения: Китай

Способность поставки: 30 sets/month

Сертификаты : ISO, CE9001

Описание продукта

HG127 Мельница труб диаметром 10-150 мм в thcikness 1-5 мм

I. Резюме

Мельница предназначена для изготовления круглых труб Φ20mm-Φ127mm с толщиной 1,5 мм – 5,0 мм от холоднокатаные и горячекатаные катушки газа через незакрытые Трубчатые заготовки с его последующей сварки в трубу, край, Отопление с помощью твердого ВЧ-Сварщик, продольного шва сварки в рулонах сварочная машина пробки, охлаждения, далее калибровки или формирования и потоковый резки бесконечные пробки в мерные длины. Готовой продукции будет круглые, квадратные или прямоугольные трубы.

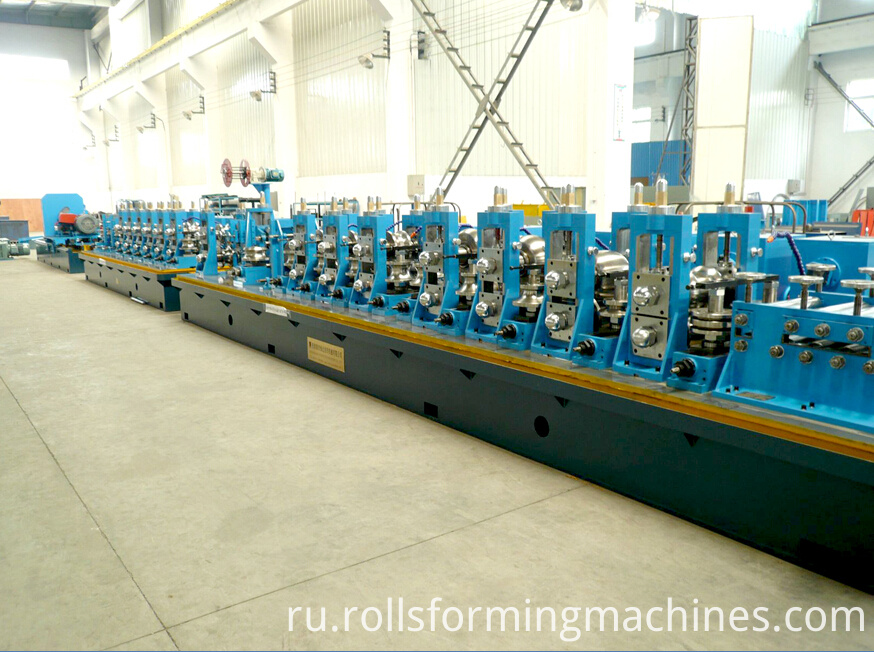

Стальная труба чайник


II. технические поток производственной линии

{SteelTape} →→ сингл Арбор ООН моталки →→Strip голова резца и welder→→

Спираль Accumulator→→Forming section(Flattening unit +Main driving unit +Forming unit +Guide unit +High frequency induction welding unit +squeeze roller) + де burr кадра →→Cooling единица →→ калибровки единицы и выпрямитель →→Flying увидел под компьютер контроль →→ биение table→→straightening

III. Основные условия:

) стальная труба спецификация

1. круглая диаметр трубы: Φ76 – Φ127mm

Толщина: 1,5-5,0 мм

2. Квадратные трубы: 30X30mm – 100х100мм

Прямоугольник трубы: 20X40mm – 120X80mm

Толщина: 1,5-5,0 мм

3. трубы длина: 6,0-12,0 м

4. Длина толерантности: 0-6 мм

b) стальная лента спецификация

1. материал: Низкоуглеродистая сталь (δb≤500Mpa, δs≤235Mpa)

2. стальной ленты: Внутренний диаметр: Φ510 - 610 мм

Наружный диаметр: Max.Φ1800mm

Сталь ширина полосы: 120-400 мм

Полоса стальная толщина: 1,5 мм-5,0 мм

Максимальный вес: 6,0 тонн

c) электроэнергии

1. Динамическая мощность: 380В±10%, 3phases, 50Hz±1.0%

2. контроль мощности: 220В±10%, одной фазы, 50 Гц ±1%

d) электрическая мощность: appro. 900KW

e) охлаждение воды

1. резервуар для оборудования высокой частоты: 30 м³, один набор

2. резервуар для циркулирует охлаждающая вода: 25 м³, один набор

f) сжатого воздуха

1. давление: 0.4Mpa

2. поток: 3.0m3/ч

g) производственная мощность

Годовой объем производства: 70000 тонн, по данным ежегодных рабочих дней, продолжительность рабочего дня и продуктов.

h) линии скорость: 30-60 м/мин

Косметика IV. оборудование и основные параметры одного подразделения:

1. гидравлические сингл Арбор разматыватель с энергичный

1.1. параметры:

-Ширина рулона: max.400mm

-Катушки OD: Макс. Φ1800mm

-Катушка ID: max.Φ508mm

-Вес рулона: Макс. 6,0 тонн

1.3. оправки расширение гидравлические

Стальная труба чайник


2. 5 ролл палитра

2.1 краткое:

Есть пары колючий и направляющих ролика. Придавить булочки расположены две сверху и три ниже. Колючий и отправки является давление гидравлический цилиндр, льстить ролл мотор зубчатые колеса червя и червячный винт уменьшена скорость, червяки в передней и в спине может сбыться быть в фазе подключив рукав, который может обеспечить Топ разравниванием ролл и под выравнивание загрузки рулоне быть параллельно, тем самым которые достигают в намерение flatten.

2.2 параметры:

-Количество вывода рулона: 2

-Материал вывода рулона: 40х

-Количество прозрачности рулона: 5

-Прозрачности скорость: 10 м/мин

-Жесткость ролик: HRC50-60

Стальная труба чайник


3. режа и стыковой сварки машина

3.1 гидравлические ножницы параметров машины:

-Резка гидравлической системы

-Ширина: ≤400mm

-Толщина: ≤ 5,0 мм

3.2 стыковой сварки машины руководство по

-Сварочная машина

shearing and welding system


Больше фотографий HG127 Мельница труб диаметром 10-150 мм в thcikness 1-5 мм

Стальная труба чайник
