HG165 Мельница труб большого диаметра из углеродистой стали
HG165 Мельница труб большого диаметра из углеродистой стали
HG165 Мельница труб большого диаметра из углеродистой стали
HG165 Мельница труб большого диаметра из углеродистой стали
HG165 Мельница труб большого диаметра из углеродистой стали

HG165 Мельница труб большого диаметра из углеродистой стали

Цена за штуку: USD 290000 - 350000 / Bag/Bags
Incoterm: FOB
Количество минимального заказа: 1 Bag/Bags
Срок поставки: 60 дней

Свяжитесь сейчас Добавить в корзину

Additional Info

    Подробности Упаковки: Обнаженная упаковка

    производительность: 60m/min

    марка: Zhongtuo

    Место происхождения: Китай

    Способность поставки: 30 sets/month

    Сертификаты : ISO, CE9001

Описание продукта

HG 165 Мельница труб большого диаметра из углеродистой стали
Мельница предназначена для изготовления круглых труб Φ76 мм Φ168 мм с толщиной 2,0 мм – 5,0 мм от холоднокатаные и горячекатаные катушки газа через незакрытые Трубчатые заготовки с его последующей сварки в трубу, край, Отопление с помощью твердого ВЧ-Сварщик, продольного шва сварки в рулонах сварка машина, охлаждение, далее калибровки или формирования и потоковый резки бесконечные пробки в мерные длины трубки.

Пробки Милл

II. Tубе стан для изготовления труб

Coil→→ decoilerr →→Strip голова резца и welder→→ Спираль Accumulator→→Forming section(Flattening unit +Main driving unit +Forming unit +Guide unit +High frequency induction welding unit +squeeze roller) + де burr кадра →→Cooling единица →→ калибровки единицы и выпрямитель →→Flying пила под компьютер контроль →→ биение table→→straightening

III. Основные условия:

) стальная труба спецификация

1. круглая диаметр трубы: Φ76 – Φ168mm

2. квадратных труб: 60х60мм – 125X125mm

Прямоугольник трубы: 80 X 40-100X50mm

Толщина: 2,0-5,0 мм

3. трубы длина: 6,0-12,0 м

Косметика IV. оборудование и основные параметры одного подразделения:

1. гидравлические сингл Арбор разматыватель с энергичный

Расширение оправки, гидравлические, оправки позиция вращения должна быть ручной, пневматический тормоз.

2. 5 ролл палитра

Есть пары колючий и направляющих ролика. Придавить булочки расположены две сверху и три ниже. Колючий и отправки является давление гидравлический цилиндр, льстить ролл мотор зубчатые колеса червя и червячный винт уменьшена скорость, червяки в передней и в спине может сбыться быть в фазе подключив рукав, который может обеспечить Топ разравниванием ролл и под выравнивание загрузки рулоне быть параллельно, тем самым которые достигают в намерение flatten.


3. режа и стыковой сварки машина

3.1 гидравлические ножницы параметров машины: резка гидравлической системы

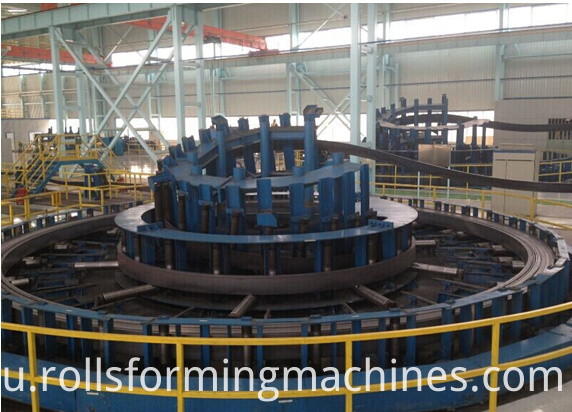

4. 3. Горизонтальные спиральные аккумулятор

Аккумулятор состоит из следующих элементов: кронштейн низкий, низкий скобка, револьвер, 7 роликов уплощение блок, 2 ролики кормления и катушки, системы кормления

Кормление скорость: Max.200m/min

Пробки Милл

5. формирование и изменение размера раздела

5.1 формирование мельница КПП, Универсальный шарнир

Мельница вход прозрачности вверх горизонтальные ролл и ниже горизонтальные ролл, один положительный 5 ролл прозрачности, одна пара кормления вертикальный рулон.

Формирование мельница состоит из: Driven стоять, стороне рулона стенд: 8 sets(Vertical) и горизонтального ролика кадр с червячное колесо и вал. Отрегулируйте вверх и вниз на же время и уровне.

Пробки Милл

6. Сварка секции

6.1 Сварка секции состоят из: шов руководство блок: 1 комплект, выжать стенд: 4 ролики (Φ 90 мм), де-Берр рамка: 1 комплект (2 головы и hблок горизонтального шва Гладильные: 2 ролики

6.2 охлаждения секции корыта охлаждения: 1 набор 4,0 м

6.3 твердого welder(GGP400KW) высокой частоты


Режим вывода цепь бака: нет сварочного трансформатора выход, вторичные резонанса w ith вода вода кулер для сварщика

7. CNC летающих трения пила


Увидел перевозки путешествия: стойки и шестерни с планкой передач

Электродвигатель для путешествия: DC 37кВт

Мотор для распиловки: AC 90KW

Длина толерантности: 0-6 мм

welded system


8. Таблица биение

8.1 биение система состоит из: рольганг 18 метров (в том числе упаковочного ящика) с пневматическим

9. электрической части системы управления

Горизонтальные спиральные аккумулятор драйвер AC.

Двойной привод DC и управления для формирования и калибровки мельница DC Drive,

Главная DC привод панели управления (инструмент и т.д.)

Мельница операции группа (регулировка скорости, контроль и т.д.).

9.3 летающие система отключения управления

Видел каретки, DC мотор 37кВт,

ЖК панель операции

(Длина и пакетного задания, инструмент контроля и т.д.).

10. вальцы

10.1 формирования и калибровки ролики материала

Материал: Cr12

Твердость: HRC 60 + / 2

10.2 сварочных роликов материала

Пробки Милл
